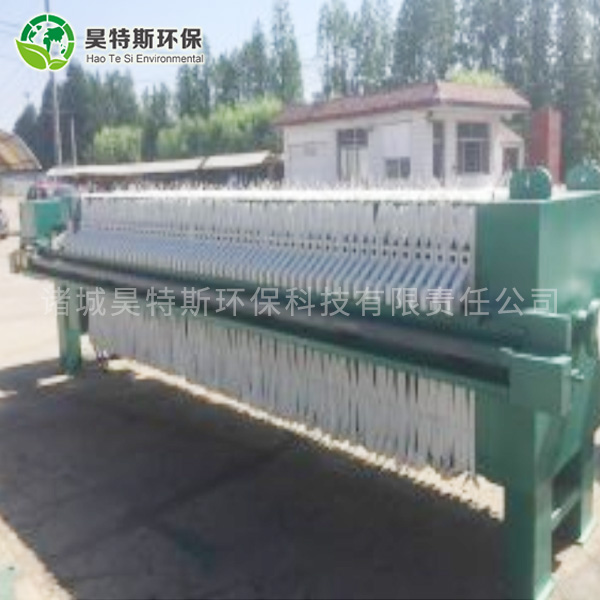

板框压滤机
一、设备工艺流程图
板框压滤机作为固液分离设备，应用于工业生产已有悠久历史，它具有分离效果好、适应性广，特别对于粘细物料的分离，有其独特的优越性。
压滤机分为板框式压滤机和厢式压滤机，压滤机是一种间歇式过滤设备，用于各种悬浮液的固液分离。它是依靠压紧装置将滤板压紧，再将悬浮液用泵压入滤室，通过滤布来达到将固体颗粒和液体颗粒分离的目的。
二、设备工艺流程图
三、规格型号表格
四、压滤机工作原理：
压滤机用于固体和液体的分离。与其它固液分离设备相比，压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是：混合液流经过滤介质（滤布），固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布，成为不含固体的清液。
随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。过滤时间越长，分离效率越高。特殊设计的滤布可截留粒径小于1μm的粒子。压滤机除了优良的分离效果和泥饼高含固率外，还可提供进一步的分离过程： 在过滤的过程中可同时结合对过滤泥饼进行有效的洗涤。 从而有价值的物质可得到回收并且可以获得高纯度的过滤泥饼
五、设备特点
板框式压滤机是很成熟的脱水设备，板框压滤机的结构较简单，操作容易，稳定，过滤面积选择范围灵活，单位过滤面积占地较少，过滤推动力大，所得滤饼含水率低，对物料的适应性强，适用于各种污泥。
